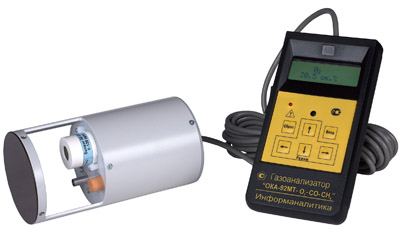

    Газоанализаторы ОКА-92МТ на кислород, горючие и токсичные газы

    Газоанализаторы ОКА-92МТ на кислород, горючие и токсичные газы предназначен для выявления опасной концентрации анализируемых им газов в воздухе при проведении работ в колодцах, тоннелях и других подземных сооружениях, а также в кабинах автомобилей, трюмах и цистернах.




    Основные особенности:

    • СОЮЗХИМПРОМ не требуют обслуживания, реактивов и расходных материалов;
    • СОЮЗХИМПРОМ работоспособность при отрицательных температурах (-20…40 оС);
    • СОЮЗХИМПРОМ звуковая и световая (диоды) сигнализация при уменьшении содержания кислорода ниже 18% (норма 21%);
    • СОЮЗХИМПРОМ предусмотрен контроль разряда аккумулятора;
    • СОЮЗХИМПРОМ длина кабеля, соединяющего датчик и блок индикации – 6 м.

    В приборе используются два типа датчика:

    • СОЮЗХИМПРОМ Электрохимический (термокаталитический) датчик. В термокаталитических датчиках концентрация газа определяется по количеству тепла, сгоревшего на накальной проволоке. Именно с этим связано его значительное энергопотребление. Ресурс работы составляет около 2 лет.
    • СОЮЗХИМПРОМ Оптический датчик. Работает на эффекте поглощения определенной части ИК-спектра. Ресурс работы оптического сенсора – выше. Датчики этого типа используются для определения углеводородов.

    Особенности выбора при перекрестной чувствительности газов.

    К таким газам относятся HCl/NH3 и Н2S/SO2. В случае хлороводорода и аммиака датчик выдает напряжение по этим газам с разным знаком, поэтому важно отдавать отчет, что при высоких концентрациях обоих газов прибор может выдать значение, равное нулю, даже если Вы полностью уверены в наличии определяемого газа. Что касается смеси сероводорода и двуокиси серы, то для измерения последней присутствие сероводорода недопустимо!

    Особенности калибровки на отдельные горючие газы с использование электрохимического датчика.

    Если поднимать напряжение на проволоке датчика, то горючие газы будут сгорать в последовательности:
    • СОЮЗХИМПРОМ Н2 (водород);
    • СОЮЗХИМПРОМ СО (как горючий);
    • СОЮЗХИМПРОМ СН (метан, пропан, гексан).

    Внимание! При использовании оптического датчика СНopt калибровка по другому горючему газу НЕ производится!

    Если прибор градуируется на группу СН, то и СО, и Н2 вносят свой вклад в показания.
    Если прибор градуируется по СО, то (это связано с теплотой сгорания газа) можно подобрать такое напряжение на термокаталитическом сенсоре, при котором Н2 и СО будут сгорать на проволоке, а группе СН еще не хватает температуры проволоки и, соответственно, получается избирательность.
    Если прибор градуируется по Н2, то точно также устанавливается напряжение, при котором группы СО и СН не вносят изменения в показания прибора.

    Если в приборе нужны 2 канала измерения горючих газов, отличающиеся по группе (СН, или СО, или Н2), к примеру первый канал группы СН и второй канал группы Н2, то в этом случае можно на каждом из сенсоров выставить определенное напряжение и тогда сенсор группы СН будет измерять группы СН + Н2, а сенсор Н2только Н2. И программным путем можно из концентрации первого канала вычесть значение концентрации второго канала и получим концентрацию чистой группы СН, ее и выводим как значение первого канала.


    характеристика

    кислород

    токсичные газы

    горючие газы

    верхний предел измерения

    30% об.

    5...25 ПДК (в зав. газа)

    10% НКПР

    порог срабатывания

    18% об.

    1 ПДК

    10% НКПР

    пределы допускаемого значения основной погрешности

    абсолютная
    ±1 % об.

    ±25% порога срабатывания

    ±25%

    габариты датчика

    Ø 90х200 мм

    габариты блока индикации

    200х120х60 мм

    масса датчика, не более

    0,5 кг

    масса блока индикации, не более

    0,65 кг

    потребляемая мощность, не более

    0,8 Вт

    напряжение питания

    аккумулятор Ника (9 В) и три аккумулятора Д0,55 (1,2 В)



    пределяемый компонент

    Диапазон показаний

    Диапазон измерения

    Допускаемая перегрузка по концентрации, кратность от верхнего предела диапазона измерений

    Допускаемое содержание неизмеряемых компонентов, не более, мг/м3 (по пределу допускаемой дополнит. погрешности)

     О2

    0...36,0 об.%

    0...30,0 об.%

    *)



    Горючие газы

     CH4 (100% НКПР = 4,4 об.%)

    0...1,00 об.%

    0...0,50 об.%

    **)

    ***)

     C3H8 (100% НКПР = 1,7 об.%)

    0...0,40 об.%

    0...0,20 об.%

    **)

    ***)

     C6H14 (100% НКПР = 35 мг/л)

    0...8,0 мг/л

    0...4,0 мг/л

    **)

    ***)

     H2 (100% НКПР = 4,0 об.%)

    0...0,80 об.%

    0...0,40 об.%

    **)

    ***)

     CO (100% НКПР = 10,9 об.%)

    0...2,4 об.%

    0...1,2 об.%

    **)

    ***)

    Токсичные газы

     CO (1 ПДК = 20 мг/м3)

    0...120 мг/м3

    0...100 мг/м3

    10

    NO - 3, NO2 - 3,
    NH3 - 20, SO2 - 100

     H2S (1 ПДК = 10 мг/м3)

    0...36,0 мг/м3

    0...30,0 мг/м3

    10

    SO2 - 10, CO - 50,
    NO2 - 20, NO - 100

     SO2 (1 ПДК = 10 мг/м3)

    0...120 мг/м3

    0...100 мг/м3

    10

    H2S не допускается,
    СО - 10, NO2 - 40, NO - 3

     Cl2 (1 ПДК = 1 мг/м3)

    0...14,4 мг/м3

    0...12,0 мг/м3

    50



     HСl (1 ПДК = 5 мг/м3)

    0...24,0 мг/м3

    0...20,0 мг/м3

    2

    HF - 8

     F2 (1 ПДК = 0,03 мг/м3)

    0...0,18 мг/м3

    0...0,15 мг/м3

    10

    Cl2 - 0,5

     HF (1 ПДК = 0,5 мг/м3)

    0...3,0 мг/м3

    0...2,5 мг/м3

    5

    HCl - 4,5

     NH3 (1 ПДК = 20 мг/м3)

    0...120 мг/м3

    0...100 мг/м3

    10



     NO2 (1 ПДК = 2 мг/м3)

    0...24,0 мг/м3

    0...20,0 мг/м3

    20

    Cl2 - 0,5

     CO2

    0...6,00 об.%

    0...5,00 об.%

    *)




    Примечания:


    *) в воздухе рабочей зоны объемная доля кислорода не превышает верхнего предела измерений, поэтому перегрузка по кислороду не нормируется;
    **) сенсоры на диоксид углерода и горючие газы (СН4, С3Н8, С6Н14, Н2, СО) выдерживают перегрузку по концентрации при содержании определяемого компонента до 100 об.%;
    ***) перекрестная чувствительность каналов горючих газов, градуированных по одному из указанных в таблице, к другим горючим газам не нормируется.

    В таблице, приведенной ниже, обозначение СН = CH4 + C3H8 + C6H14
