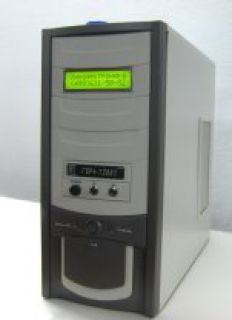

    Генератор водорода ГВЧ-12

    Генератор водорода ГВЧ-12 предназначен для получения сверхчистого водорода марки А, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.д.). Получаемый водород обычно используют в пламенно-ионизационных детекторах и в качестве газа-носителя.

    Вода поступает в электролизер (по трубкам из кислородостойкого материала) из питающего бака, в котором находятся датчики контроля уровня воды.


    Водород в генераторе получается электролизом деионизованной воды в электролизере, выполненном на твердом электролите – ионообменной полимерной мембране.

    • В электролизере вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак, водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определенного уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой "на ходу".

    Затем водород проходит через фильтры тонкой очистки, где происходит его окончательная осушка.
    На выходе генератора установлен электронный датчик давления для регулирования и индикации на цифровом табло давления водорода в линии потребителя.
    Для предотвращения аварийной ситуации при возникновении "пробок" во внутренних коммуникациях прибора к сепаратору подключен датчик предельного давления, срабатывание которого происходит при давлении около 6,5 ати. Одновременно прекращается электролиз, и появляются сигналы об аварийной ситуации.


    Технические характеристики

    Производительность

    12 л/час

    Чистота водорода

    99,999 %

    Питание

    220/50 В/Гц

    Мощность макс.

    200 Вт

    Габариты

    180х370х355 мм

    Масса

    11 кг
