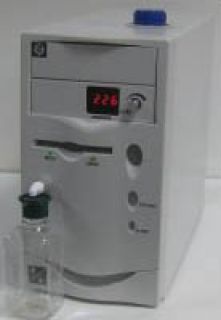

Генератор водорода ГВЧ-6
Генератор водорода ГВЧ-6 предназначен для получения сверхчистого водорода марки А, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.д.). Получаемый водород обычно используют в пламенно-ионизационных детекторах и в качестве газа-носителя.
Водород в генераторе получается электролизом деионизованной воды в электролизере, выполненном на твердом электролите – ионообменной полимерной мембране.
Вода поступает в электролизер (по трубкам из кислородостойкого материала) из питающего бака, в котором находятся датчики контроля уровня воды.
| В электролизере вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак, водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определенного уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой "на ходу". | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
